Редуктор 1Ц3У (160, 200, 250) цилиндрический горизонтальный трехступенчатый
Редуктор 1Ц3У – устройство, предназначенное для повышения крутящего момента и снижения оборотов различного оборудования.
Редукторы Ц3У могут эффективно работать при постоянной и переменной нагрузке одного направления, так и в реверсивном режиме. Возможна длительная или с периодическими остановками эксплуатация агрегатов. Трехступенчатые редукторы оснащены валами, способными вращаться в любом направлении, частота вращения входного вала не должна превышать 1800 об/мин. Широкая дилерская сеть ООО ТПО «Максимум» позволяет держать минимальные цены по стране на продукцию. По поводу приобретения обращайтесь к нашим специалистам. Сделать заказ на приводное оборудование ООО ТПО «Максимум» вы можете как на сайте, так и по телефону: 8-800-2000-220.
Технические характеристики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Конец выходного вала
(Ц - цилиндрический выходной вал,
К - конический выходной вал,
М- выходной вал в виде части зубчатой муфты).

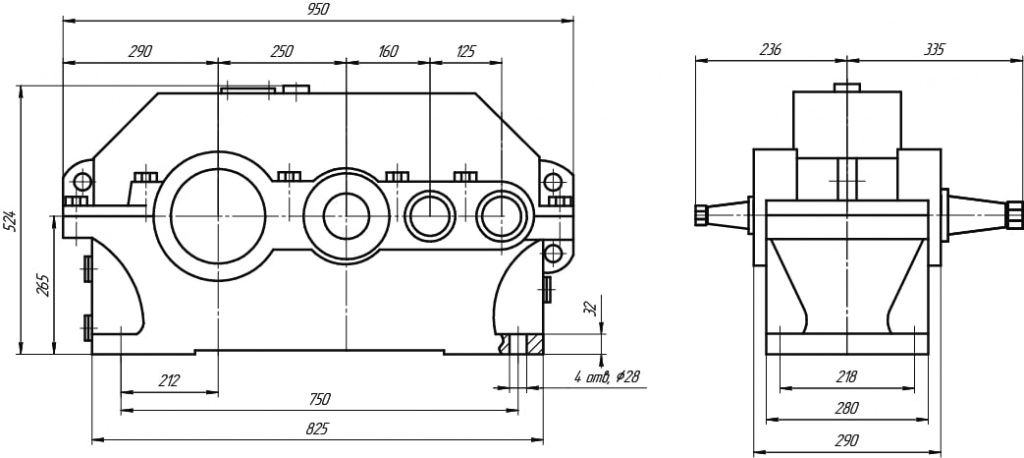

Габаритные и присоединительные размеры
Размеры валов

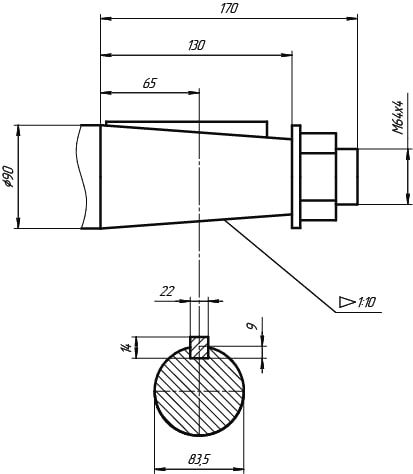

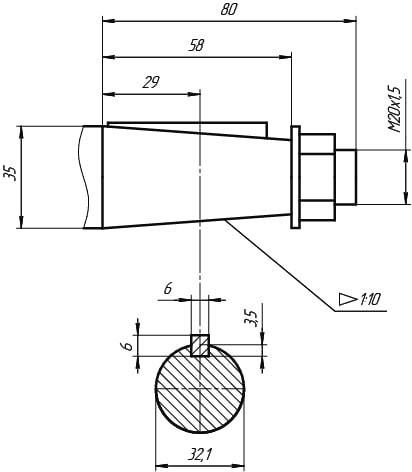

*Входной конический вал Выходной конический вал
*Специсполнение

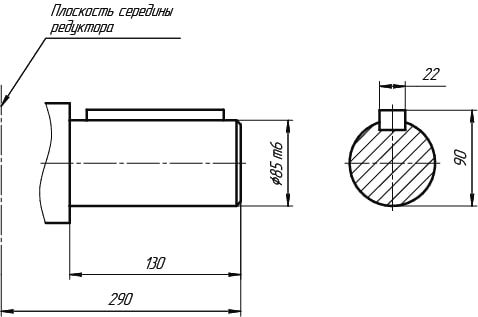

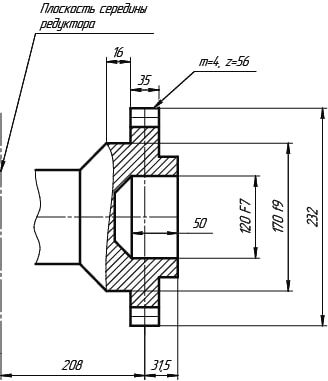

Выходной цилиндрический вал Выходной вал в виде зубчатой полумуфты

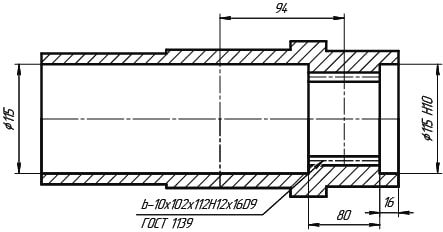

Выходной вал полый
Таблица подбора редуктора
| показатель | тип редуктора | ||
| 1ЦЗУ-250 | |||
| номинальные числа | 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
| номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н•м | непрерывный (Н) ПВ=100% | 5000 | |
| номинальный крутящий момент на выходном валу при работе редуктора в пвторно-кратковременных режимах, H•м | номинальный крутящий момент тяжелый (Т) ПВ=40% | 6300 | |
| средний (С) ПВ=25% | 8000 | ||
| легкий (Л) ПВ=15% | 10000 | ||
| допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | входного вала Fвх | непрерывный (Н) ПВ=100% | 2240 |
| тяжелый (Т) ПВ=40% | 2500 | ||
| средний (С) ПВ=25% | 2800 | ||
| легкий (Л) ПВ=15% | 3150 | ||
| выходного вала Fвых | непрерывный (Н) ПВ=100% | 18000 | |
| тяжелый (Т) ПВ=40% | 20000 | ||
| средний (С) ПВ=25% | 22400 | ||
| легкий (Л) ПВ=15% | 25000 | ||
| КПД, не менее | 0,97 | ||
| масса редуктора, кг, не более | с чугунным корпусом | 335 | |
| с алюминиевым корпусом | - | ||

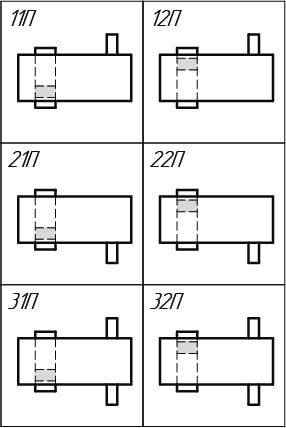

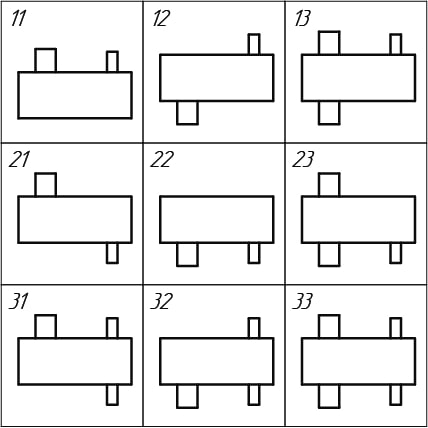

Варианты сборки
